Sistema Multicapa TRINNITY
TUBERIAS Y ACCESORIOS PRESS FITTING
Certificados y Garantía:
Calidad e innovación
Apostamos por soluciones fiables, eficientes y preparadas para responder a las exigencias de la instalación profesional. Trabajamos con materiales de alta calidad y procesos orientados a garantizar seguridad, durabilidad y un rendimiento constante en el tiempo. Además, desarrollamos productos pensados para facilitar el montaje, optimizar el trabajo en obra y adaptarse a las necesidades reales del mercado.
El sistema TRINNITY cuenta con certificación AENOR nº 001/007790, garantía de conformidad y calidad conforme a los estándares exigidos para este tipo de instalaciones. Además, ofrece una garantía de 10 años y una cobertura de hasta 1.000.000 de euros.
INSTRUCCIONES DE MONTAJE

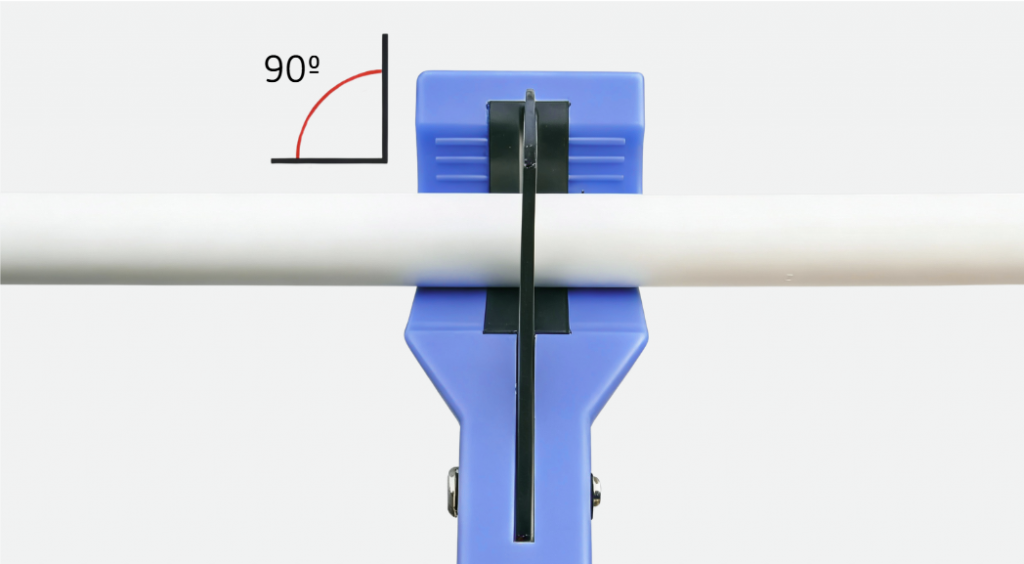

01. Corte del tubo
Corte el tubo de forma limpia y recta, a 90° respecto a su eje, usando una herramienta adecuada para evitar rebabas o deformaciones.

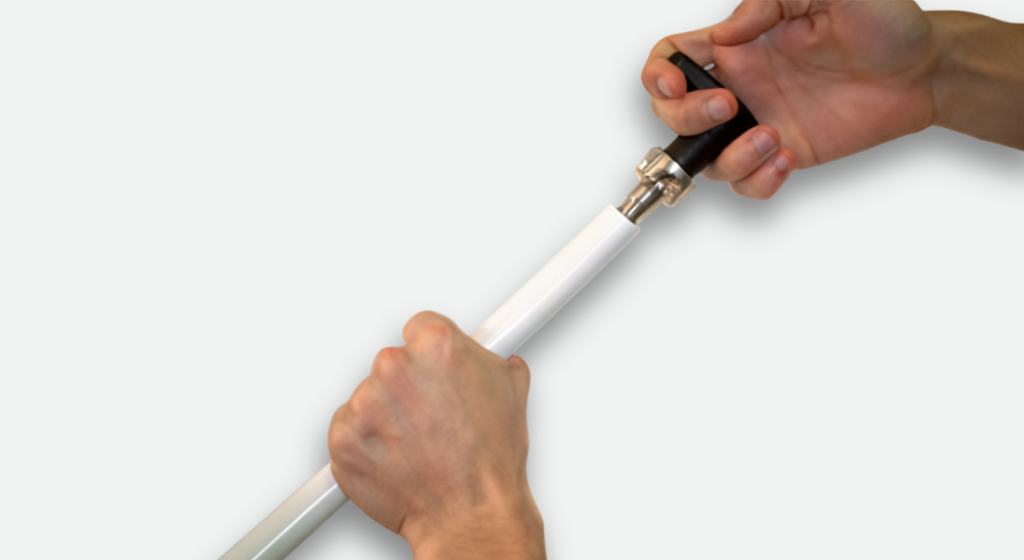

02. Calibrado y biselado
Calibre y biselé el extremo donde irá el accesorio. Use el calibrador TRINNITY para ajustar interior y exterior del tubo y proteger las juntas tóricas.

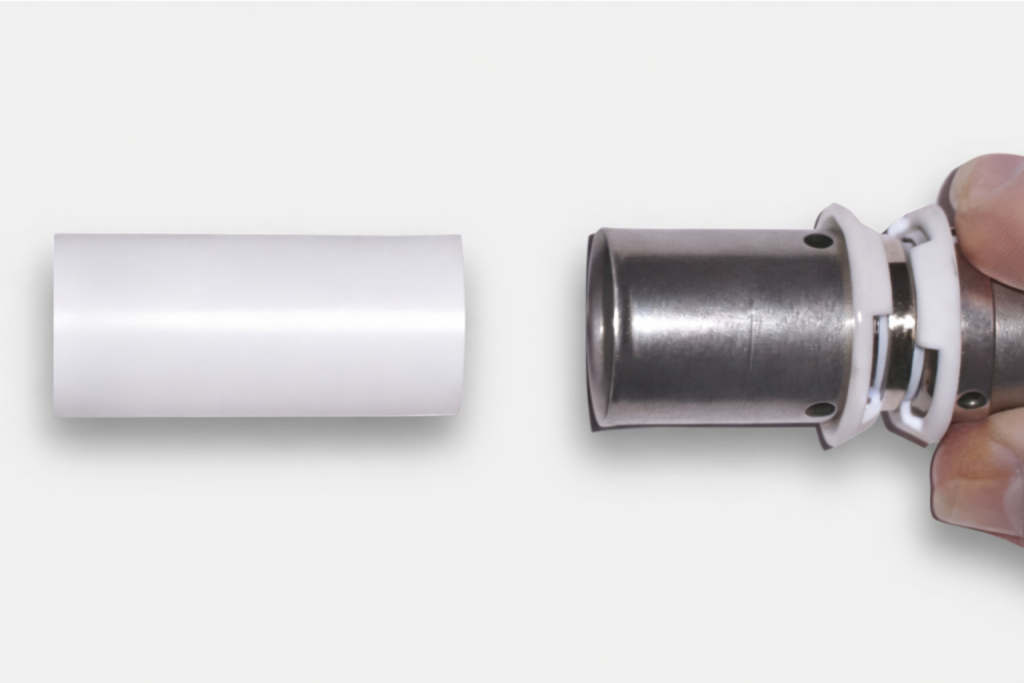

03. Inserción del accesorio
Introduzca el accesorio en el tubo hasta el tope. Compruebe que el tubo se vea por los orificios indicadores del casquillo de acero inoxidable.

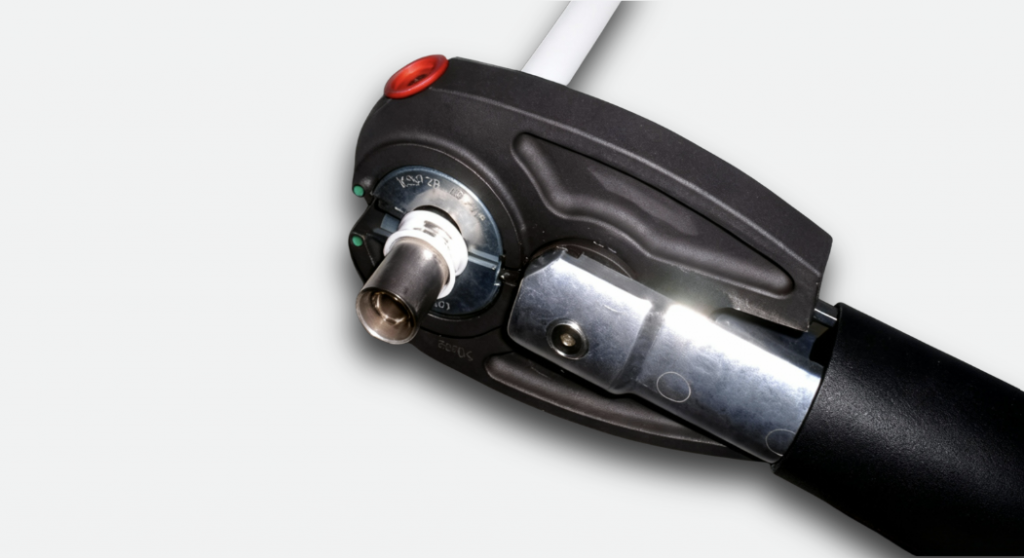

04. Prensado de la unión
Coloque la mordaza sobre el casquillo, apoyando su lateral en la arandela portacasquillo. Accione la herramienta y realice el prensado hasta completar la unión.
Más información:
Una vez finalizada la instalación, y antes de que las tuberías queden cubiertas por trabajos de albañilería, materiales de relleno o aislamiento térmico, deberá realizarse la correspondiente prueba hidrostática de la red de tuberías (prueba de presión). Esta comprobación se efectuará de acuerdo con lo establecido en el RITE, aprobado por el Real Decreto 1027/2007, de 20 de julio, así como siguiendo los criterios de las normas UNE-EN 14336 o UNE-CEN/TR 12108.
Finalizada satisfactoriamente la prueba de presión, deberá llevarse a cabo un lavado exhaustivo de las tuberías destinadas al suministro de agua sanitaria. Asimismo, deberán cumplirse las prescripciones establecidas en el CTE HS 4.
Se desaconseja el uso de cáñamo para el sellado de las uniones roscadas. Si se utiliza cinta de teflón (PTFE), se recomienda aplicar entre 8 y 10 vueltas. Es mejor dejar el primer hilo de la rosca sin teflón. Al realizar la conexión entre tubo y accesorios, compruebe que las uniones roscadas no estén sometidas a una tensión mecánica excesiva, ya que con el paso del tiempo esto puede provocar la rotura de las piezas y originar fugas. Se recomienda que el par de apriete de los elementos roscados no supere los 30 Nm.
